冷凝器在線清洗裝置配置參數表

2016/1/26 10:57:03　字體：大中小　瀏覽 986

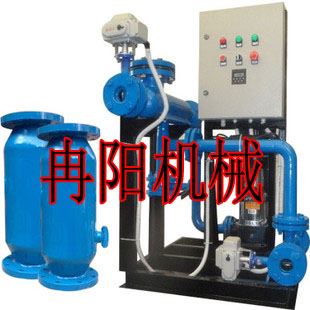

一、冷凝器在線膠球清洗裝置的部件：
1、裝球器：裝球器是用于裝球、取球、觀察膠球運行狀況的裝置。此裝置設置有足夠的容積，保證海綿膠球有回旋的余地。
2、收球器：收球器安裝在冷凝器出水管道上，用于將膠球從冷卻水中分離并收集起來，再由膠球泵將膠球送至裝球器。收球器具有收球率高、水阻小、適應性強等優點。收球器設計有檢修手孔，或設計結構方便清污檢修。收球器濾網的材質采用不不銹鋼或等同的光滑、耐腐蝕的金屬材料。收球器的過濾孔徑不小于3mm。
3、分匯器：采用優質鑄鋼焊接而成，配有透明的觀察窗，能夠直觀的觀察到膠球的運行情況及質量狀態。合理分配膠球的去向，確保凝汽器兩側的清洗幾率，杜絕了因循環水兩側壓差過大引起的膠球只清洗一側的可能。
4、膠球泵：采用單吸臥式離心泵，具有不損球、不堵塞、運行平穩、使用壽命長等優點。泵的通流部分可以采用不同性能不銹鋼制造，適用于以不同水質為冷卻水源的空調系統。軸承采用SKF。
5、發球器：噴球器把清洗膠球噴射入冷卻水管線的入口，實現了良好的膠球分配，保證每一個冷卻管都有近似相等清洗的機會和頻率。發球機應有排氣和排水機構，應有加球和放球機構。
6、分匯器：配有透明的觀察窗，能夠直觀的觀察膠球的運行狀況。

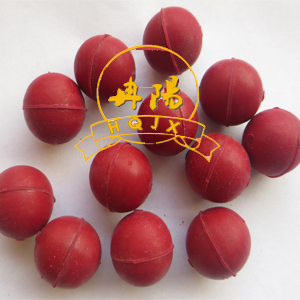

7、清洗膠球：膠球耐磨，質地柔軟富于彈性、材質均勻，氣孔均勻貫通。干態膠球直徑誤差不大于公稱直徑的±2%且不超過±0.2mm。濕態膠球視相對密度為1.00~1.15，在使用期內及5-45℃水溫下膠球直徑脹大不超標且不老化，濕態膠球直徑比冷凝器換熱管的內徑大1-2mm。膠球耐腐蝕，在壽命周期內性能不變。
8、程控系統：采用PLC控制，PLC采用西門子品牌，觸摸屏品牌與PLC一致。根據需要靈活設定清洗頻率。裝置能接入空調控制系統。
